Pourquoi la profondeur du profilé est-elle importante ?

Analyse technique de la relation entre la géométrie du système, la rigidité structurelle et les performances énergétiques dans l’architecture contemporaine

Dans l’architecture contemporaine, les performances d’une fenêtre ne peuvent plus être évaluées à partir de critères simplifiés tels que le nombre de chambres, l’épaisseur du profilé ou une valeur d’isolation déclarée individuellement. Une fenêtre haute performance constitue aujourd’hui un système technique intégré, à l’intersection de la physique du bâtiment, du transfert thermique, de la mécanique des structures et du contrôle du comportement en conditions d’utilisation.

Dans ce contexte, la profondeur du profilé n’est pas simplement une dimension géométrique. Elle définit la capacité du système à gérer simultanément les sollicitations structurelles, la compatibilité avec des vitrages de grandes dimensions, le contrôle des infiltrations et la stabilité dimensionnelle à long terme.

Profondeur du profilé et comportement structurel du système

En pratique, toute augmentation de la surface vitrée entraîne une augmentation importante des sollicitations appliquées à l’ensemble. Le poids du vitrage, les charges dues au vent, les amplitudes thermiques et les cycles répétés d’utilisation transforment le profilé en un élément structurel actif de l’enveloppe du bâtiment.

Pour cette raison, la profondeur du système devient essentielle non seulement pour les performances énergétiques, mais également pour la stabilité géométrique de la fenêtre en conditions d’utilisation.

Dans le portefeuille SILCAR, le choix des systèmes ne repose pas sur une logique commerciale du type « profilé plus grand = produit plus performant ». La configuration de chaque système résulte d’une corrélation entre :

• le comportement structurel du profilé ;

• les caractéristiques du vitrage ;

• les sollicitations réelles du projet ;

• les objectifs de performance énergétique ;

• la stabilité du système à long terme en conditions d’utilisation.

Cette différence d’approche est fondamentale.

Dans de nombreuses situations sur le marché, la profondeur du profilé est utilisée comme argument marketing superficiel, sans véritable analyse des implications structurelles et énergétiques du système. En réalité, les performances d’une fenêtre sont déterminées par la relation entre :

• la géométrie interne du profilé ;

• le moment d’inertie structurel ;

• la répartition des contraintes ;

• la capacité du système à maintenir ses tolérances fonctionnelles dans des conditions réelles d’utilisation.

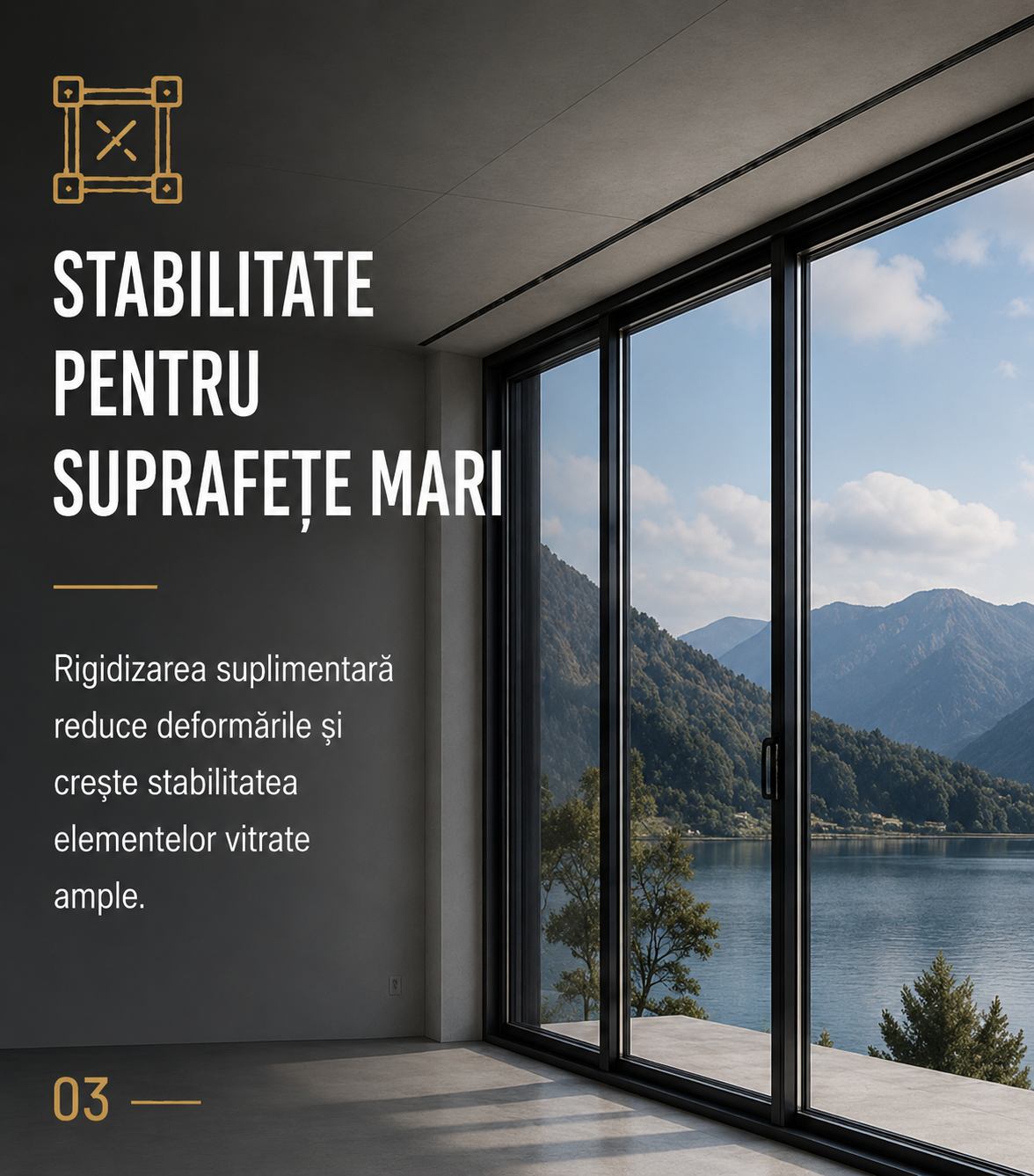

Relation entre la profondeur du profilé et la rigidité structurelle

Un profilé plus profond permet de développer une section structurelle plus stable. D’un point de vue de l’ingénierie, l’augmentation de la profondeur influence directement le moment d’inertie du profilé et, par conséquent, sa résistance à la déformation.

Cet aspect devient particulièrement critique dans le cas :

• des grandes surfaces vitrées ;

• des fenêtres panoramiques ;

• des systèmes coulissants de grandes dimensions ;

• des angles vitrés ;

• des façades contemporaines présentant de grandes surfaces vitrées.

Dans ces applications, les déformations différentielles et les variations géométriques peuvent affecter non seulement le fonctionnement de la fenêtre, mais également les performances d’étanchéité et le comportement de l’ensemble du système dans le temps.

Systèmes SILCAR : relation entre profondeur du profilé, rigidité et performances énergétiques

Dans le portefeuille SILCAR, la profondeur constructive des systèmes est configurée en fonction des exigences structurelles et énergétiques propres à chaque application, qu’il s’agisse de systèmes PVC à haute efficacité énergétique ou de systèmes en aluminium destinés aux grandes surfaces vitrées et à l’architecture contemporaine.

Dans le cas de systèmes PVC tels que KÖMMERLING 76 AD ou SALAMANDER greenEvolution 76 MD, une profondeur constructive de 76 mm représente un équilibre entre rigidité structurelle, efficacité énergétique et compatibilité avec des vitrages haute performance. Cette géométrie permet l’intégration de renforts optimisés et le développement de configurations capables de gérer des sollicitations structurelles supérieures à celles des systèmes résidentiels standards.

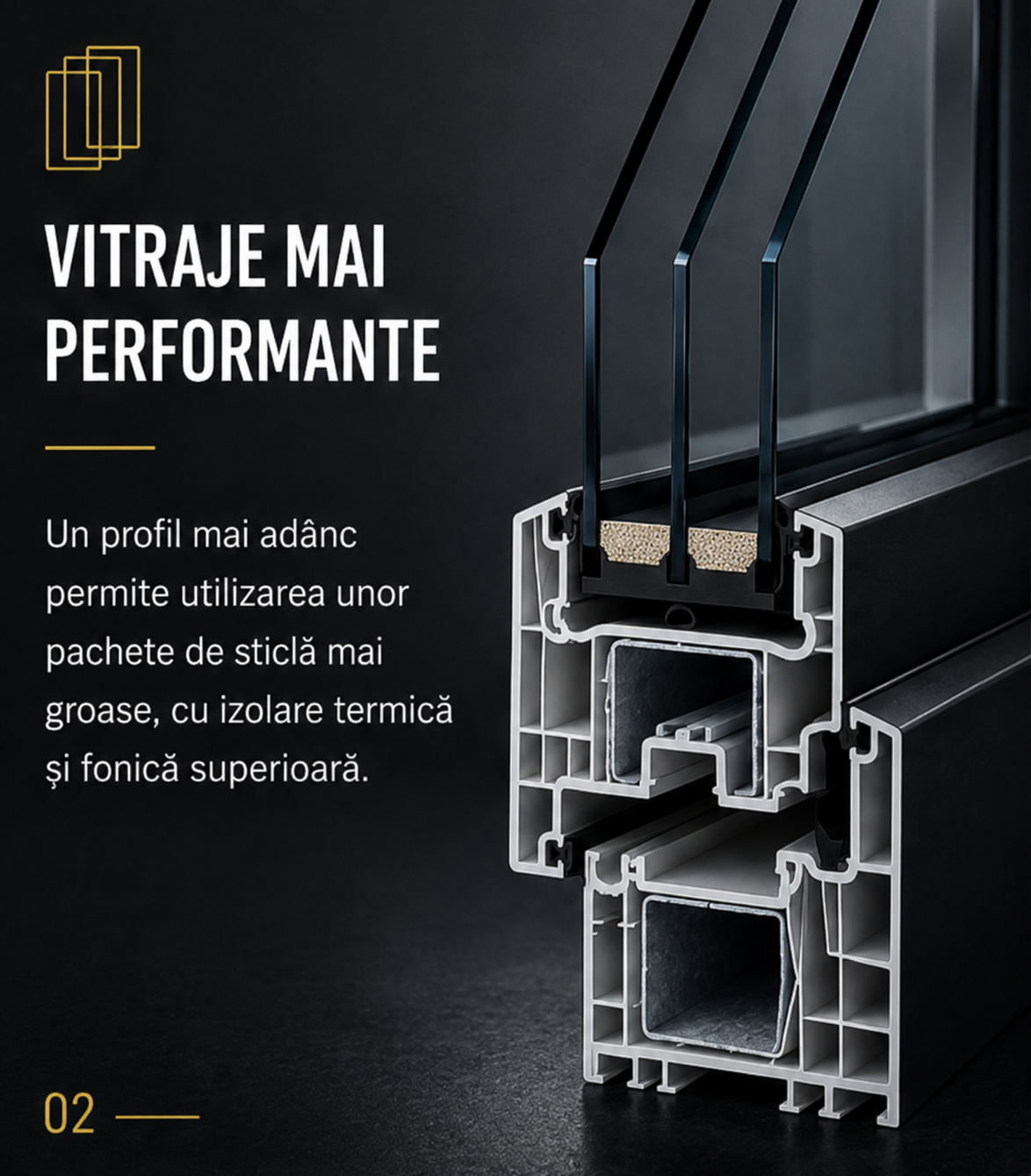

Le système KÖMMERLING 76 AD permet l’intégration de vitrages jusqu’à 48 mm, ce qui influence directement les performances thermiques et acoustiques de l’ensemble. Dans les configurations modernes, le profilé assure simultanément la fonction de support structurel du vitrage, de zone de contrôle thermique et d’élément de stabilisation dimensionnelle en conditions d’utilisation.

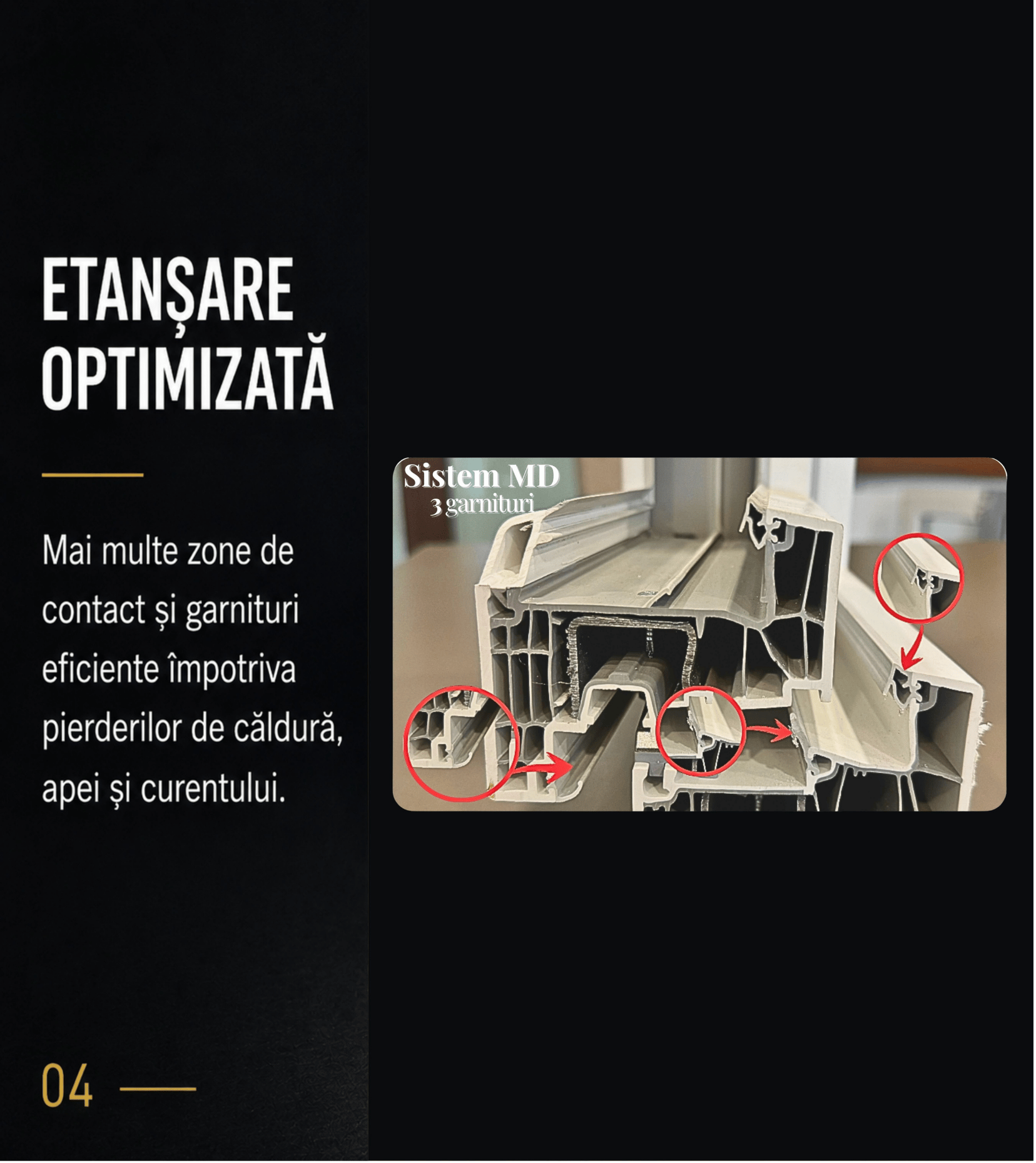

Dans le cas du système SALAMANDER greenEvolution 76 MD, son architecture à 6 chambres et 3 joints d’étanchéité vise à optimiser simultanément l’étanchéité à l’air, le contrôle des infiltrations et les performances acoustiques. Des performances acoustiques allant jusqu’à 47 dB résultent de l’interaction entre la géométrie du profilé, le positionnement des zones d’étanchéité et la configuration du vitrage utilisé.

Dans le segment des systèmes en aluminium, des plateformes telles que Genesis 90 utilisent des profilés d’une profondeur constructive de 90 mm et des ruptures de pont thermique en polyamide, développés pour les grandes surfaces vitrées et les projets présentant des exigences énergétiques élevées. La géométrie du système permet l’intégration de vitrages haute performance et une rigidité accrue de l’ensemble pour les grandes ouvertures.

Dans ces applications, le profilé ne fonctionne plus exclusivement comme support du vitrage, mais comme un élément structurel actif de l’enveloppe du bâtiment, responsable simultanément de la rigidité de l’ensemble, du contrôle des déformations et du maintien des performances énergétiques en conditions d’utilisation.

Performances réelles vs performances déclarées

En conditions réelles d’utilisation, les performances d’un système ne sont pas définies uniquement par le coefficient thermique déclaré en laboratoire.

La différence réelle apparaît lorsque le système est simultanément soumis à :

• des dilatations thermiques ;

• au rayonnement solaire ;

• aux charges dues au vent ;

• au poids du vitrage ;

• à des cycles d’utilisation répétés ;

• à des variations de température et d’humidité.

Dans le cas des grandes surfaces vitrées, le système commence à fonctionner davantage comme une structure conçue selon des principes d’ingénierie que comme un simple élément de menuiserie.

Le poids propre du verre génère des sollicitations permanentes sur les zones d’appui, les angles soudés et les points de transfert des charges structurelles. Parallèlement, les amplitudes thermiques provoquent des dilatations différentielles qui doivent être absorbées sans compromettre l’étanchéité ni le fonctionnement de la quincaillerie.

C’est à ce niveau que se manifeste la véritable différence entre un système correctement conçu et un système sélectionné exclusivement selon des critères commerciaux.

Systèmes en aluminium et rôle de la profondeur constructive

Dans le cas des systèmes en aluminium utilisés par SILCAR pour l’architecture contemporaine, les grandes surfaces vitrées et les applications minimalistes, la profondeur du profilé joue un rôle structurel encore plus marqué.

Contrairement au PVC, dont les performances thermiques reposent principalement sur les chambres internes et les renforts, les systèmes en aluminium doivent gérer simultanément :

• la rigidité structurelle ;

• la séparation thermique entre l’intérieur et l’extérieur ;

• la stabilité dimensionnelle ;

• le contrôle des déformations structurelles ;

• l’intégration de vitrages à masse élevée.

Pour cette raison, les systèmes aluminium haut de gamme destinés aux grandes ouvertures ou aux façades vitrées présentent généralement des profondeurs constructives nettement supérieures à celles des applications résidentielles standards.

Ces géométries permettent :

• l’intégration de solutions complexes de rupture de pont thermique ;

• une répartition contrôlée des contraintes ;

• la stabilisation de l’ensemble sous des charges élevées ;

• la compatibilité avec des vitrages architecturaux de grandes dimensions.

Dans l’architecture contemporaine, où la transparence devient une composante du langage structurel du bâtiment, le profilé n’est plus simplement un support pour le verre. Il devient un élément actif de contrôle du comportement de l’ensemble de l’enveloppe.

Configuration correcte du système

C’est pourquoi l’analyse d’un système haute performance ne peut pas être réduite à l’idée simplifiée de « profilé plus profond ».

Une profondeur plus importante sans :

• une géométrie appropriée ;

• un renforcement adapté ;

• une compatibilité entre les composants ;

• une configuration cohérente avec le projet

peut produire des résultats inférieurs à ceux d’un système techniquement équilibré.

Chez SILCAR, la sélection des systèmes repose sur le comportement prévisible de l’ensemble en conditions réelles d’utilisation.

Les dimensions du vitrage, l’orientation du bâtiment, les amplitudes thermiques, le niveau de sollicitation structurelle et les objectifs de performance énergétique sont analysés conjointement, et non séparément.

En pratique, les performances réelles ne résultent pas d’une seule spécification technique. Elles découlent de la manière dont chaque composant contribue à la stabilité, à l’efficacité et au fonctionnement cohérent de l’ensemble du système dans le temps.

C’est la différence entre une fenêtre correctement configurée et une fenêtre simplement bien vendue.
